Radarcape Video
Alle wichtigen Features in einem Video.
Video abspielen
Menü
ADS-B EMPFÄNGER MLAT
Radarcape voll ausgestattet
wichtige Austattungsdetails
Warum Radarcape
Performance
Ein eigens für ADS-B und Mode A/C entwickelter Empfänger und Decoder verleiht dem Radarcape die beste Empfindlichkeit und damit Reichweite in seiner Klasse. Durch den integrierten GNSS-Empfänger gibt es hochgenaue Zeitstempel für Mulitlateration (MLAT), wodurch in Verbindung mit dem Jetvision MLAT Server Positionen von Flugzeugen mit ausschließlich Mode-S oder Mode A/C Transponder bestimmt oder ADS-B Positionen verifiziert werden können.
Mit dem eingebauten performanten Prozessor und einer konsequent effizienten Programmierung kann das Radarcape eine uneingeschränkte Anzahl Flugzeuge verfolgen und mehreren Betrachtern gleichzeitig und unabhängig voneinander darstellen.
Kosten
Keine zusätzliche Software oder andere Hardware für die Dekodierung, Kartendarstellung und Überwachung erforderlich. Alles, was Sie für die Echtzeit-Flugverfolgung benötigen, ist konsequent integriert.
Uneingeschränkter Zugriff für mehrere Benutzer mit eigenen Einstellungen im Webbrowser.
24/7 Betrieb
Geringer Stromverbrauch, gut getestet über einen weiten Temperaturbereich, stabil und zuverlässig. Ideal für den sicheren Dauerbetrieb. Aufgrund dieser hohen Qualität sind viele tausend Radarcapes auf der ganzen Welt im Einsatz.
Unschlagbare MLAT Performance mit dem 50 ns GPS-Zeitstempeln.
Hardware Optionen
Das Radarcape ist optional verfügbar mit:
- Antennen-Diversität
- Hohem Dynamikumfang
- ADS-B Video Ausgang
- 10 MHz externer Referenz Eingang
Vielseitigste Benutzeroberflächen
Fantastische OpenLayers Kartenansichten beinhalten einen professionellen ATC Stil mit AIP-Overlays für Ihre Belange. Von besonderer Bedeutung sind die leistungsfähigen Filteroptionen, die für jeden Benutzer individuell sind.
Unterstützt werden auch 3D-Darstellungen mit KML-Ausgabe.
ADS-B, MLAT & FLARM
Radarcape kombiniert drei wichtige Signalquellen in einem Gerät für die beste Situationswahrnehmung.
FLARM kann mit einem optionalen Empfänger verwendet werden.
Hochpräziser MLAT-Server für öffentliche, dedizierte und private Netzwerke verfügbar.
Feeders & Daten Schnittstellen
Eingebaute Feeder mit voller Leistung für alle großen Flugverfolgungs-Webanbieter, z.B. FlightRadar24, FlightAware, OpenSky und ADSBx Network. Mehrere vordekodierte und Rohdatenausgabeformate (JSON, CSV, KML, Port 30003, Rohdaten).
Eurocontrol ASTERIX CAT021, CAT023 und CAT247 mit kommerzieller Lizenz verfügbar.
Multilateration (MLAT)
Wenn Sie mit dem Jetvision MLAT-Server verbunden sind, haben Sie auch Positionsinformationen von Flugzeugen, die nur mit Mode-S oder Mode A/C Transpondern ausgestattet sind. Sie können die von ADS-B gemeldeten Positionen durch MLAT-Berechnungen überprüfen, die in einigen Fällen zuverlässiger sind.
Sehr bemerkenswert: MLAT zeigt Ihnen beispielsweise kleine zivile, militärische und private Flugzeuge.
QUALITÄT IST UNSERE LEIDENSCHAFT
Hochwertige ADS-B Empfänger, Antennen, Filter, Multilateration (MLAT) Softwarelösungen.
Alles aus einer Hand „Made in Germany“.
Schauen Sie sich unsere Arbeit an
Bildschirmfotos
Klicken Sie auf das Bild, um es in voller Größe zu sehen. Verwenden Sie auch die Filteroptionen.
OSM Map (no Overlays)
OSM Map - Airports
OSM Map - Zones
OSM Map - Navaids
ATC Map - Airports
ATC Map - Zones
ATC Map - Navaids
ATC Map (no Overlays)
Aircraft List (Detail)
Aircraft List (Overview)
OSM Map - Multilateration (MLAT)
ATC Map - Multilateration (MLAT)
Receiver Range Performance

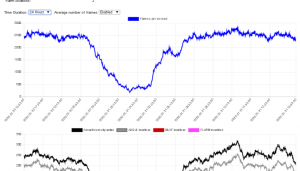

Receiver Performance
Range Diagram

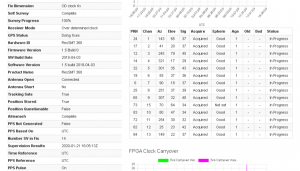

GPS Status
Connected FLARM
Verfügbare Radarcape Optionen
Radarcape Varianten
| RADARCAPE TYPES | See Note | Article No. | RF Units | Antennas | GPS | Video Out | Ext. 10 MHz Reference + 1 PPS |
|---|---|---|---|---|---|---|---|
| Radarcape | 66006 | 1 | 1 | ||||
| Radarcape High Dynamic Range | (1) | 66006H | 2 | 1 | |||
| Radarcape Antenna Diversity (2CH) | (2) | 66006D | 2 | 2 | |||
| Radarcape Video Out | (3) | 66006V | 1 | 1 | |||
| Radarcape 2CH + Video Out | (2, 3) | 66006DV | 2 | 2 | |||
| Radarcape Video Out + ext.Clock + 1PPS | (3, 4) | 66006VC | 1 | 1 | |||
| Radarcape 2CH + Video Out + ext.Clock + 1PPS | (2, 3, 4) | 66006DVC | 2 | 2 |
Anmerkungen:
(1) Für Anwendungen mit Flugzeugen, die näher als 300 m an der Antenne sind.
(2) Antennendiversität. 2 HF-Kanäle mit zwei erforderlichen Antennen. Für komplexe Situationen, z.B. Reflexionen, eine Prioritätsrichtung (mit Yagi-Antenne) etc.
(3) Video out: Radarcape verfügt über einen SMB-Anschluss mit Videosignal zur Überprüfung der Signalqualität.
(4) 10 MHz clock input: Externer 10 MHz Referenztakt und 1PPS-Eingang für eine Referenztakt-basierte Umgebung.
DEMO DEVICe
Teste das Radarcape live
Radarcape Demo
Alle Funktionen des Radarcape live erleben. Wir haben ein Demo Radarcape online. ADS-B, MLAT, Reichweite, Karten, Filter und vieles mehr.
Jetvision ist eine eingetragene Marke der Günter Köllner Embedded Development GmbH – Deutschland
